pin nr en zijn functie
Dmx tester in het ruime van het woord.Op de betere appartuur vind je deze ook de knipperende ledmeestal rood
versterker die het signaal weer zal versterken.Je wacht best niet te lang om dit te doen dus steek ook geen km kabel tussen je zender en repeater .
Inleiding
DMX is een veel gebruikt aansturingsprotocol in de lichtwereld, en het erg bruikbaar
Wat is DMX-512?
DMX-512 (afgekort DMX) Staat voor Digital MultipleXed.
DMX is een protocol dat 512 kannalen of adressen bevat
met elk een waarde 0=>255.
Dat betekend dat ieder kanaal 2^8 = 256 waarden aan kan nemen.
Dus met DMX kunnen verschillende toestelen door 1 kabel worden gestuurd. Het aantal apparaten hangt af van hoeveel kannalen een toestel heeft .Dit vormt dan als je eerste toestel start op 1 en deze heeft 9 kannalen dan begint het tweede toestel op kannaal 10.Je kan ook verschillende toestellen op één kannaal plaatsen WANT: bij de betere stuurtoestelen stuurt hij na het laatste kannaal het stopsignaal om zo sneller zijn start te kunnen geven dus een slimme sturing geeft meestal enkel de gebruikte kannalen wat er voor zorgt dat de sturing voor weinig toestelen sneller zal verlopen Om te zorgen dat elk apparaaat de juiste informatie ontvangt heeft ieder apparaat een adres, dipswitches of knopjes.
Hoe werkt het?
Een DMX cyclus is als volgt opgebouwd:zie fig.
Wat je ook moet weten dat er sturingen een leukertje uithalen
sturen start dan kanaal 0 gebruikt bvb 34 en dan terug een start die op 192 begint om zo de snelheid te verhogen
Per kanaal wordt 1 byte verstuurd, 8 bits. . Iedere byte wordt ingesloten door 1 bit laag en 2 bits hoog. Dit is zeer belangerijk voor het functioneren van de ontvangsthardware.
De BREAK?
De BREAK bestaat uit 88 us laag. Zonder startbits en stopbits. een BREAK is dus op geen enkele manier te intepreteren als databyte en is dus eenvoudig te herkennen. Dit is ook essentieel voor het functioneren, immers als er geen break wordt gedetecteerd, kan er geen teller gestart worden die de kanalen telt. Dit kan betekenen dat het apparaat helemaal niets ontvangt, of de verkeerde kanalen. Een BREAK is essentieel!
| com signaal game poort | joystick | midi aansluiting |
|
Joystick A1 +5V knop 1 Joystick A1 x positie 1 Joystick A1 - - y positie 1 Joystick A2 knop 2 Joystick A2 Joystick A2 +5V Joystick B1 +5V knop 1 Joystick B1 x positie 1 Joystick B1 - y positie 1 Joystick B2 knop 2 Joystick B2 Joystick B2 +5V |
+5V B1 X1 GND GND Y1 B2 +5V +5V B4 X2 midi tx Y2 B2 midi rx |
De Game poort ook midi poort female D-Schell socket
De Firewire is een snelle verbinding tussen een computeren
De monitor aansluiting dient voor het aansluiten van uw beeldscherm op de computer.
| signaal naam | uitleg (G4) | old uitleg (G4) |
|
|
|
De scart poort Daar past eveneens de een 21POLIGE scart STEKKER in Het grote voordeel is dat het mogelijk maakt de verschillende apparaten met elkaar te kunnen verbinden zonder veel kabels let op : de nieuwe hebben 21 draden en zijn iets dikker , maar er zijn nog veel kabels met minder draden (rgb is hier niet aanwezig dus kan je niet op de hoge kwaliteit kijken)
Aarde Composiet afscherming video kaart (pin 1) Afscherming video kaart (pin 1) |
- -out rechts audio - -out afscherming audio kaart Line - -out links audio kaart Line - - - - - - - - - Chrominance video kaart (pin 4) - - - |
- -out rechts audio kaart - -out afscherming audio kaart - -out links audio kaart - - - - - - - - - - - |

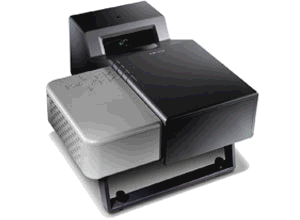

PLC-XL50
Ultra short-throw projector
Vanop slechts 8cm een beeld projectoren van 160cm!
* Lamp : 275W UHP (LMP-21)
* Lichtsterkte : 2000 Ansilumen
* Levensduur lamp : 3000u (ecomode) / 2000u (normale mode)
rightness (Typical): 8-10 Lumens
Resolutions: VGA 640 x 480 Pixels
Aspect Ratio: 4:3
Project Image from: Mobile Phone, Digital Camera, Digital Camcorder, Media Player with AV-Out
Colour: 24-bit RGB
Focus: Manual Focus
Video Input: NTSC/PAL/NTSC (M) /PAL (BGHI)/SECAM
Frame Rate: 50/60Hz PAL & NTSC Compatible
Light Sources Life: Up to 10,000 hours
Battery: Rechargeable Li-ion battery
Battery Life: Approximately 2Hrs
Speaker: Built-In Speaker
I/O Connection: 1x 2.5mm(male ) - 3.5mm(male) connect cable,
1x 3.5mm(female) - RCA(female) connect cable,
1x 3.5mm female to 2.5 mm male adaptor
Image Sizes (Diagonal): 5.0" at 0.2M/73.5" at 3M
Weight: 140g with battery
Package Includes:
1x Projector
1x Mini USB Mains Charger
1x RCA Cable: 2.5mm 4-Pole AV Jack to RCA
1x Video Cable: 2.5mm 4-Pole to 3.5mm 4-Pole
1x Video Cable: 2.5mm 4-Pole to 2.5mm 4-Pole
1x Tripod
1x Female Adaptor
1x Manual
Dimensions:
Depth: 1.8cm
Width: 6cm
Height: 11.3cm
