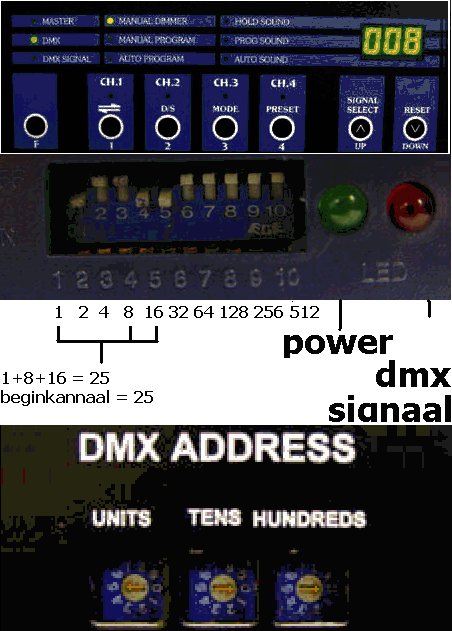

Hier ziet u een dmx om in te stellen op de twee mogelijkheden . Nu zijn er mensen die ook alles een ander naam moeten geven en die noemen het dan "soft-patchen" en dit fenomeen noemen ze dan het instellen van een dmx kannaal van een dimmer.

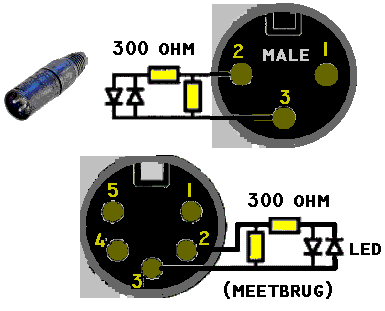

Dmx tester in het ruime van het woord.Op de betere appartuur vind je deze ook de knipperende ledmeestal rood

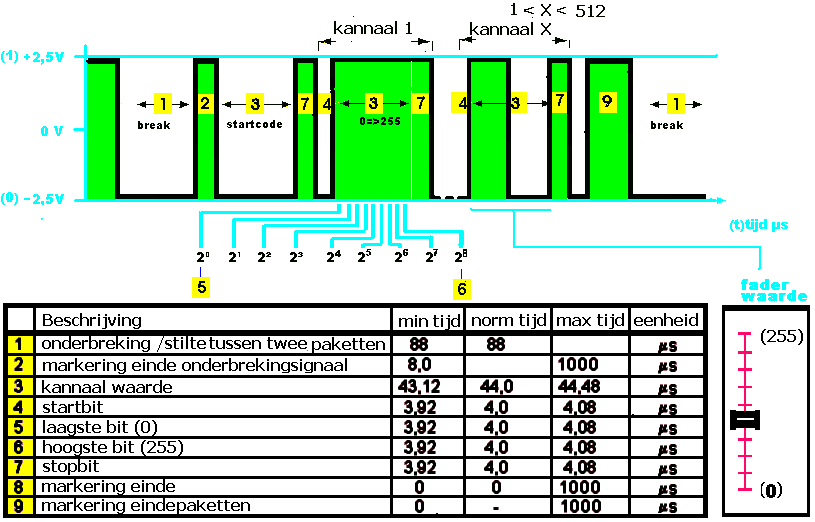

Inleiding DMX is een veel gebruikt aansturingsprotocol in de lichtwereld, en het erg bruikbaar Wat is DMX-512? DMX-512 (afgekort DMX) Staat voor Digital MultipleXed. DMX is een protocol dat 512 kannalen of adressen bevat met elk een waarde 0=>255. Dat betekend dat ieder kanaal 2^8 = 256 waarden aan kan nemen. Dus met DMX kunnen verschillende toestelen door 1 kabel worden gestuurd. Het aantal apparaten hangt af van hoeveel kannalen een toestel heeft .Dit vormt dan als je eerste toestel start op 1 en deze heeft 9 kannalen dan begint het tweede toestel op kannaal 10.Je kan ook verschillende toestellen op één kannaal plaatsen WANT: bij de betere stuurtoestelen stuurt hij na het laatste kannaal het stopsignaal om zo sneller zijn start te kunnen geven dus een slimme sturing geeft meestal enkel de gebruikte kannalen wat er voor zorgt dat de sturing voor weinig toestelen sneller zal verlopen Om te zorgen dat elk apparaaat de juiste informatie ontvangt heeft ieder apparaat een adres, dipswitches of knopjes. Hoe werkt het? Een DMX cyclus is als volgt opgebouwd:zie fig. Wat je ook moet weten dat er sturingen een leukertje uithalen sturen start dan kanaal 0 gebruikt bvb 34 en dan terug een start die op 192 begint om zo de snelheid te verhogen Per kanaal wordt 1 byte verstuurd, 8 bits. . Iedere byte wordt ingesloten door 1 bit laag en 2 bits hoog. Dit is zeer belangerijk voor het functioneren van de ontvangsthardware. De BREAK? De BREAK bestaat uit 88 us laag. Zonder startbits en stopbits. een BREAK is dus op geen enkele manier te intepreteren als databyte en is dus eenvoudig te herkennen. Dit is ook essentieel voor het functioneren, immers als er geen break wordt gedetecteerd, kan er geen teller gestart worden die de kanalen telt. Dit kan betekenen dat het apparaat helemaal niets ontvangt, of de verkeerde kanalen. Een BREAK is essentieel!
